Объёмная голограмма.

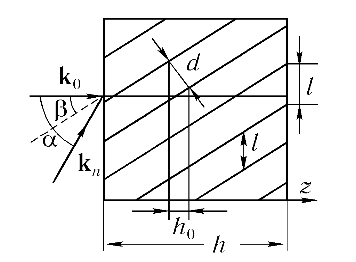

Рассмотрим какие возможности открывает объемная регистрирующая среда. Одну из волн, бегущую вдоль оси z,fo = aeikz будем считать опорной, а вторую fp = aei(kxsinα + kzcosα), волновой вектор которой составляет угол α с осью z.


Легко найти интенсивность суммарной волны
I(x,z) = | fo + fp | 2 = 4a2cos2[kxsinα − kz(1 − cosα)] / 2

.

Максимумы интенсивностей распологаются вдоль плоскостей

xsinα − z(1 − cosα) = πm

Эти плоскости составляют угол β = α / 2, плоскости направленные по биссектрисе угла между направлениями опорной и предметной волны.

Расстояние между плоскостями интерференционных максимумов

d=l\cos\beta=\frac{\lambda}{2\sin(\alpha / 2)}

Сдвиг на ширину полосы происходит при расстоянии \Delta z=h_0=\frac{d}{\sin\alpha / 2}=\frac{\lambda}{1-\cos\alpha}.

Эффект объемности фоторегистрирующей среды проявляется, если её толщина h превышает величину h0.
