Голограмма с наклонным пучком.


Для записи и восстановления голограммы можно использовать наклонный опорный пучок.

f_p=exp(ik\frac{x^2+y^2}{2r_0})

f_0=ae^{iu_0x}, где u_0=k\sin\alpha- пространственная частота опорной волны.

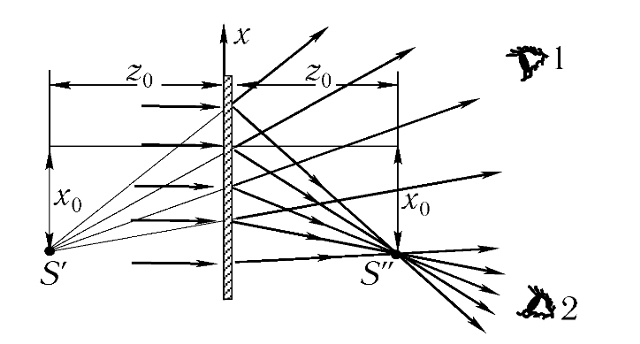

В итоге получаем расположение мнимого и действительного изображения как показано на рисунке.

x_0=r_0\sin\alpha.

Угол наклона должен быть праильно выбран: чем шире пространственный спектр предметной волны, тем больше должен быть угол наклона опорного пучка.
