Дифракция Фраунгофера на щели и круглом отверстии.


Дифракция Фраунгофера на щели (ширина щели b, щель освещается слева плоской нормально падающей волной). Это задача аналогична нахождению спектра прямоугольного импульса
f(\theta)\sim\frac{\sin\left(\frac{kb}{2}\sin\theta\right)}{\frac{kb}{2}\sin\theta}

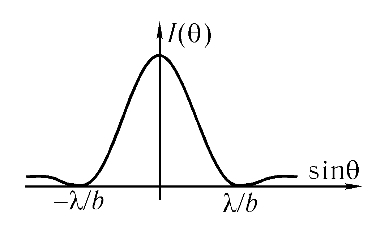

Распределение интенсивности I(θ) = | f(θ) | 2

C уменьшением ширины щели уширяется пространственный спектр - спектр плоских волн, бегущих от щели.


Дифракция Фраунгофера на круглом отверстии.

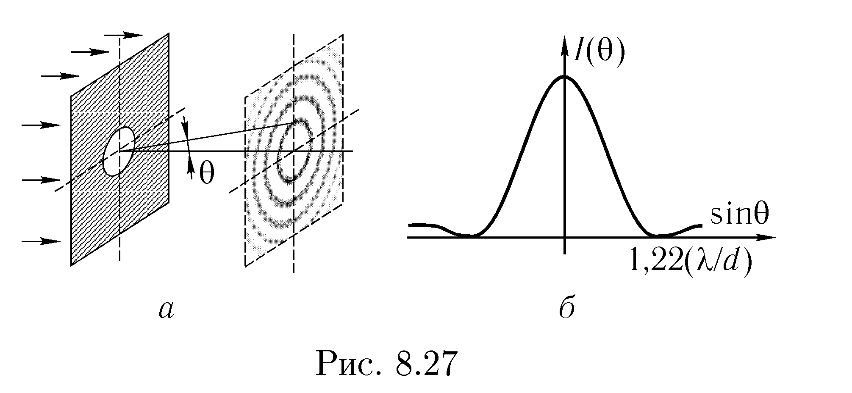

Наблюдается картина (a). Соответствующий график показан на рис (б). Угловая полуширина пятна Эйри (главного максимума в картине I(θ)) определяется условием
\sin\theta=1,22 \frac{\lambda}{d}

В телесном угле θ сосредоточена подавляющая доля потока энергии (\sim 80\%) дифрагированной волны.
